化学工場の前処理で用いられるスクリーン

化学工場では、原料やプロセス水に混入する異物を効率よく取り除くことが、安定した生産活動を実現するために欠かせません。その中で重要な役割を果たすのがスクリーンです。本記事では、スクリーンの役割や導入によるメリットなどについて解説します。

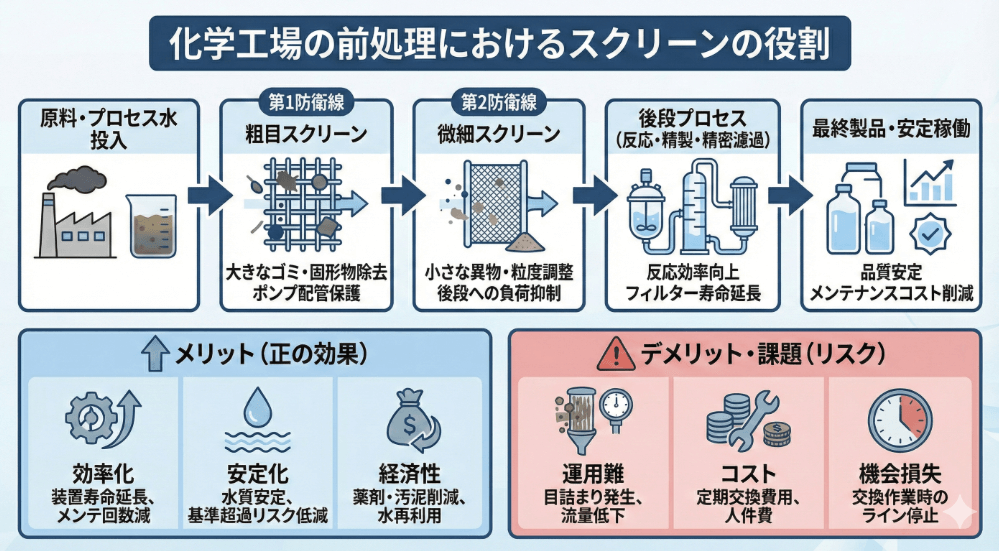

化学工場の前処理におけるスクリーンの重要性

前処理工程の位置づけと目的

化学工場では、原料や副資材を安定的に処理するために、前処理工程が欠かせません。前処理は、後段の反応や分離、精製の効率を高めるための基盤となる役割を担っています。その中でスクリーンは、原料中に混入した異物や過大な粒子を取り除き、設備トラブルの発生を防ぐための重要な装置です。適切なスクリーンを導入することで、反応塔やフィルターの寿命を延ばす効果も期待でき、全体の運転安定性を高める大きな要素となります。

スクリーンが果たす役割と基本機能

スクリーンは、固形物を物理的に分離し、液体や気体の処理をスムーズに進めるための基本機能を持っています。異物を確実に捕捉することで、ポンプや配管の損傷を防ぎ、生産ライン全体の安定稼働に寄与します。また、粒度調整にも用いられ、必要に応じて粗い異物だけを除去する場合や、微細な粒子まで確実に取り除く場合など、用途に合わせた使い分けが可能です。これにより、前処理工程は後続の分離や濾過を効率的に進めるための下地を整え、化学工場全体の生産性に直接つながっていきます。

スクリーンの種類と特徴

粗目スクリーンと微細スクリーンの違い

スクリーンには目の大きさによって大きく二つのタイプが存在します。粗目スクリーンは比較的大きな異物や固形物を取り除くのに適しており、設備の初期段階に設置されることが多いです。一方、微細スクリーンは粒径の小さな異物を除去できるため、反応精度が求められる工程や精密なフィルターの前段で利用されます。

これらを適切に組み合わせることで、異物の段階的な除去が可能となり、過剰な負荷を防ぐと同時に最終的な濾過精度を確保できます。スクリーンの選択は、処理対象の性質や最終製品の品質要件に大きく影響するため、慎重な検討が求められます。

固液分離・異物除去における活用事例

化学工場では、原料スラリーやプロセス水の中に混ざる固形物を効率的に分離する目的でスクリーンが利用されています。例えば反応塔に送液する前の段階でスクリーンを用いることで、大きな異物が混入するのを防ぎ、反応条件の安定化を図ることができます。また、冷却水や洗浄水に対してスクリーンを設置することで、配管や熱交換器の目詰まりを回避でき、結果的にメンテナンス周期を延ばすことが可能です。こうした事例は、前処理工程の重要性を物語っており、適切なスクリーンの活用が工場全体の効率と安全性を支えています。

スクリーンを導入するメリット

濾過効率の向上と設備保護

スクリーンを導入することで得られる最も大きな効果は、濾過効率の向上と設備の保護です。異物を効果的に除去することにより、後段に設置された精密フィルターの負担が軽減され、目詰まりの頻度が低下します。その結果、フィルター交換や清掃にかかる作業時間やコストが削減されるため、安定した稼働を維持できるようになります。また、ポンプや反応塔といった高価な設備を異物から守ることで、突発的な故障リスクを抑制できるのも大きな利点です。設備の寿命延長につながる点も、工場経営の観点から見逃せない要素となります。

メンテナンス負担の軽減と運転コスト削減

スクリーンを設置すると、設備全体の清掃や修繕にかかる手間を大幅に軽減することができます。従来であれば頻繁に行う必要があったフィルターの交換作業や配管洗浄も、スクリーンが異物を効率的に遮断することで回数を減らせます。その結果、作業員の負担が軽くなり、人的リソースをより重要な業務に振り向けることが可能です。また、メンテナンスコストの削減は長期的に見ても大きな経済的効果をもたらします。こうした観点から、スクリーンは単なる補助装置ではなく、工場の運転効率を支える重要な要素といえるでしょう。

スクリーン使用のデメリットや課題

目詰まりによる処理効率低下

スクリーンは異物を効果的に取り除く一方で、長期間使用すると目詰まりを起こしやすいという課題があります。目詰まりが進行すると処理能力が低下し、流量の減少や圧力損失が生じます。これにより、設備全体の運転効率が落ちるだけでなく、過剰な負荷がポンプや配管にかかることも避けられません。そのため、定期的な清掃や交換が必要となり、運用上の手間が増える点はデメリットといえます。ただし、適切な設計と管理体制を整えることで、この問題はある程度抑制することが可能です。

導入コストやスペース確保の問題点

スクリーンの導入における主な課題は、初期費用と設置スペースです。特に大規模な処理能力を持つスクリーンは、装置自体の価格が高額になる場合があり、導入計画時に投資判断を迫られます。また、既存設備に追加設置する際は配管レイアウトの見直しやスペース確保が必要となり、工事コストや稼働停止期間の発生が避けられないこともあります。こうした点は導入のハードルとなりますが、長期的な運転コスト削減や設備保護の効果を踏まえると、十分に検討に値する投資といえるでしょう。

化学工場に適したスクリーンの選び方

原料特性や処理能力に応じた選定ポイント

スクリーンを選定する際には、処理対象となる原料の性質や必要とされる処理能力を考慮することが重要です。粒子の大きさや含有率、流量条件によって、適切な目のサイズや構造は大きく変わります。また、耐薬品性や耐熱性といった素材面の特性も、化学工場では無視できない要素です。さらに、将来的な処理量の増加を見越して、余裕を持った仕様を選んでおくことも安定稼働の観点から有効です。このように複数の条件を総合的に判断しながら最適なスクリーンを導入することが、長期的な設備運用の安定につながります。

フィルターや他の前処理設備との組み合わせ方

スクリーン単体で全ての処理を担うのは難しいため、他の前処理設備と組み合わせて運用することが効果的です。粗目スクリーンで大きな異物を取り除き、その後に精密フィルターを設置することで、異物除去の段階的な効率化が可能となります。また、沈降槽や遠心分離装置などと併用することで、より高度な処理システムを構築することもできます。設備同士の役割を明確に分担させると、スクリーンの目詰まりが防がれ、全体のメンテナンス性向上にもつながるでしょう。最終的には、生産ライン全体を俯瞰して適切な組み合わせを設計することが、スクリーンの効果を最大限に活かすポイントといえます。
